l ICS9000系列串口服务器综述

ICS9000系列Console Server为IT专业人员和网络运营中心（NOC）人员提供从世界任何地点进行远程和安全的数据中心管理以及IT资产的带外管理的能力。借助优化的内置Linux操作系统，ICS9000系列Console Server提供最佳的安全性和可靠性。

l ICS9016技术特点

采用ARM9系列的高性能处理器，CPU主频平均400M，最大可达533M

内建64MB的SDRAM和 128MB的FLSAH存储空间，运行稳定可靠

16个RS232串口，串口带有15KV ESD保护以及TVS管保护

2个独立冗余的10/100M的以太网口，具有独立的IP和MAC地址，工作在不同的网段，可做共享和绑定功能

1个电源接口，支持 110V-220VAC/DC 电源等级供电

1个console口，用于ICS9016的管理

ICS9016系列采用嵌入式Linux系统，运行稳定可靠

提供安全的端口认证功能，支持每个端口单独认证

支持Syslog服务器日志功能，可对每个端口的历史状态进行查询

支持SSH协议，提供数据加密的高安全性链接方式

支持NTP协议，方便Console Server实时校时

支持多用户登录，最大会话数6个，并可支持第一登陆者控制

支持端口权限管理，实现对串口的分配式管理。

l 产品实物图

l 产品裸板图

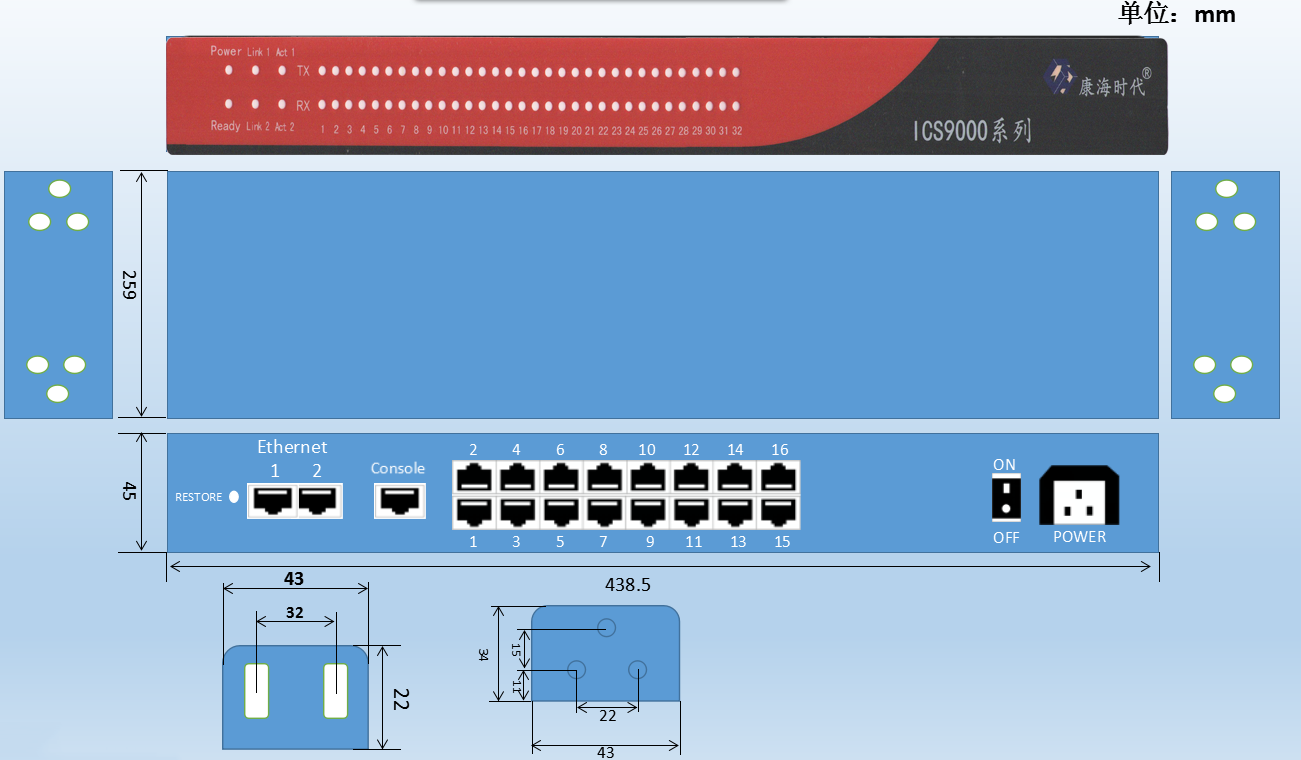

l 产品尺寸图

l ICS9016技术参数

Ø以太网

端口数量：2

速率：10/100Mbps，自适应MDI/MDI-X

接口：RJ45

网口保护：内建2KV隔离保护

Ø 串口

端口数量：16

串口类型：RS-232

接口：RJ45

串口保护：内建15KV ESD保护

Ø串口通讯参数

波特率：110bps～460800bps

数据位：5，6，7,8  停止位：1，1.5，2

校验位：None，Even，Odd，Space，Mark

流量控制：CTS/RTS，XON/XOFF，DSR/DTR

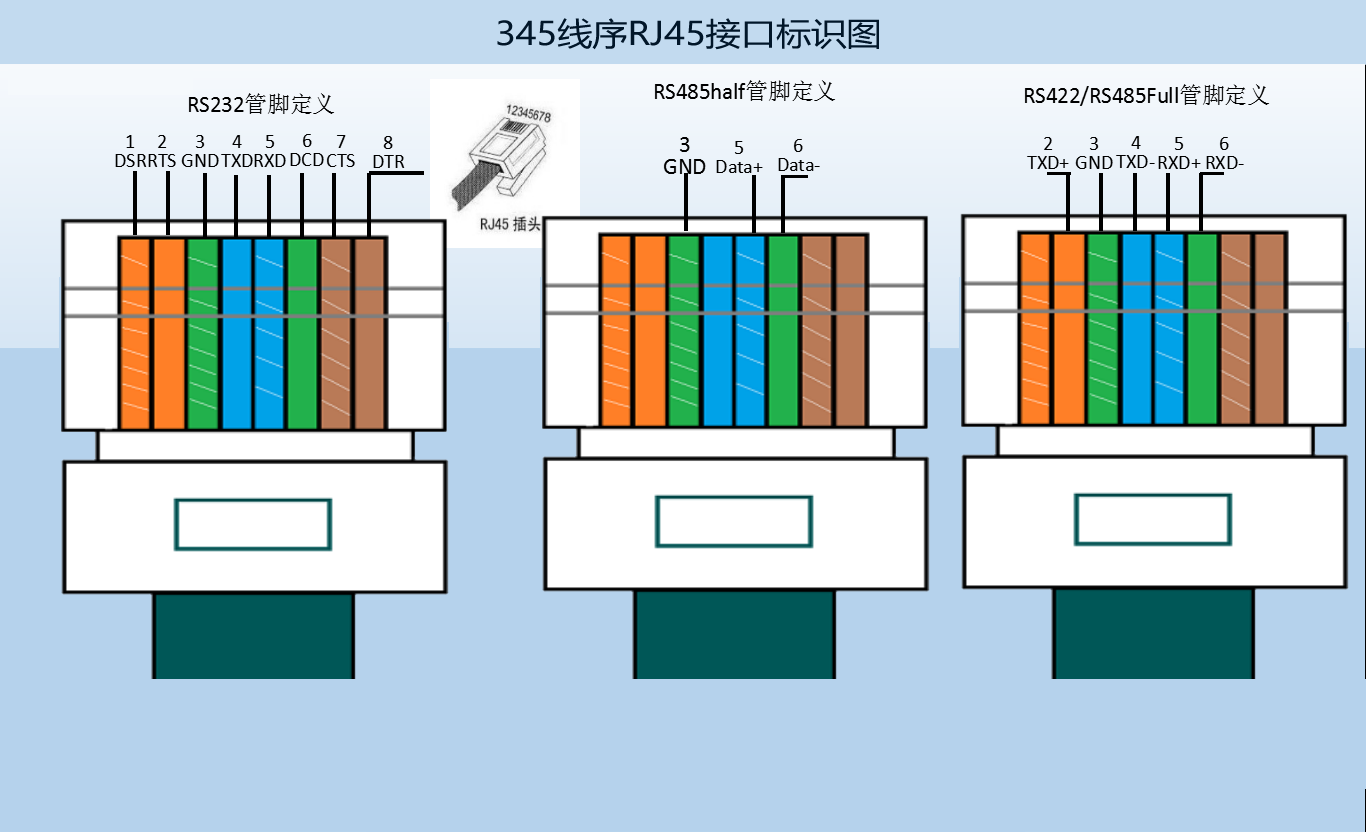

串口信号（RS-232）

Ø工作模式

支持TCP Realport，TCP Server，TCP Client，UDP，SSH等模式

协议：DHCP、Telnet、TCP、UDP、IP、SMTP、SNMP

管理方式：Web browser、Comhigher Utility、Telnet Console

Ø驱动软件

Windows Real COM驱动：支持Windows XP/2000/2003/Vista/2008/7/8/10（x86/x64）

Linux Real TTY驱动：支持 Linux 2.4.x，2.6.x，3.0.x。

Ø安全机制

支持自动重启触发机制，内建WDT（看门狗时钟）

每个端口安全认证，SSH 安全加密

本地用户登录认证

IP 地址过滤，MAC 地址过滤

telnet 本地认证

系统日志上传,Syslog服务器

SNMP Trap及邮件告警

Ø机械特性

IP30及以上防护等级。

工作温度：0～55℃或-40～85℃工业级(可选）

工作湿度：5～95% RH

电源：220VDC/48VDC电源等级可选

尺寸：438.5×259×30mm(W×D×H)

材料：金属外壳

整机功耗低，节能环保。

Ø产品认证

具备CE，FCC认证

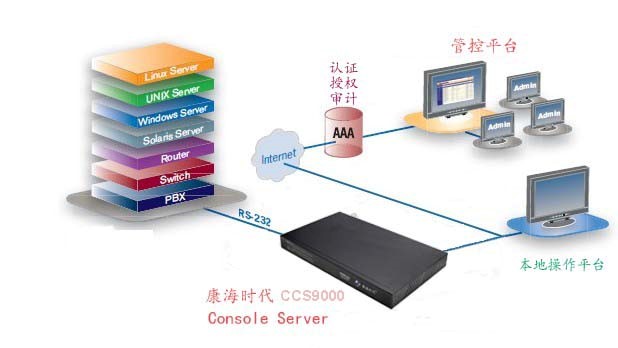

l 产品应用项目

带外网管系统，实现对网络中心节点（交换机、核心路由）的实时控制。
