产品特点

● 接口特性：接口兼容EIA/TIA的RS-232C、RS485标准

● 电气接口：RS-232端DB9孔型连接器，RS-485端接线柱

● 工作方式：异步半双工差分传输

● 传输介质：双绞线或屏蔽线

● RS-485提供每线600W的防雷、浪涌、+/-15KV ESD保护

● 传输速率：300BPS-115.2KBPS

● 外形尺寸：42mm×33mm×17mm

● 使用环境：-25℃到70℃，相对湿度为5%到95%

● 传输距离：1,200米（RS-485端）5米（RS-232端）

产品概述

为了便于配有不同标准串行接口的计算机、外部设备或智能仪器之间进行远程数据通信，必须进行标准串行接口的相互转换。转换器兼容RS-232、RS-485标准，能够

将单端的RS-232信号转换为平衡差分的RS-485信号，转换器可将RS-232通信距离延长至1.2公里, 无需外接电源采用“RS-232电荷泵” 驱动，不需要靠初始化RS-232串口可得到电源，内部带有零延时自动收发转换，I/O电路自动控制数据流方向，而不需任何握手信号(如RTS、DTR等)，从而保证了在RS-232半双工方式下编写的程序无需更改便可在RS-485方式下运行，确保适合现有的操作软件和接口硬件，转换器传输速率300-115.2Kbps。都可以应用于主控机之间、主控机与单片机或外设之间构成点到点、点到多点远程多机通信网络, 实现多机应答通信。广泛地应用于工业自动化控制系统、一卡通、门禁系统、停车场系统、自助银行系统、公共汽车收费系统、饭堂售饭系统、公司员工出勤管理系统、公路收费站系统等等。

详细参数

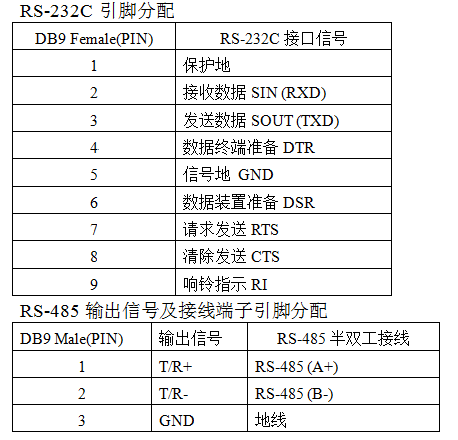

>>连接器和信号

>>硬件安装及应用

      本产品外形采用DB-9/接线柱通用转接插头，输出接口配有普通接线柱，可使用双绞线或屏蔽线，连接、拆卸非常方便。T/R+、T/R-代表收发Ａ+、Ｂ-，VCC 代表备用电源输入，GND 代表公共地线，点到点、点到多点、半双工通信接两根线(T/R+、T/R-)，接线原则“发/收+”接对方的“发/收+”、 “发/收-”接对方的“发/收-”，RS-485半双工模式接线时将T/R+（发/收+）接对方的A+、T/R-，（发/收-）接对方的B-。

UT-2011接口转换器支持以下两种通信方式：
1、点到点/两线半双工
2、点到多点/两线半双工

转换器作为半双工接线时，为了防止信号的反射和干扰，需在线路的终端接一个匹配电阻（参数为120欧姆1/4W）

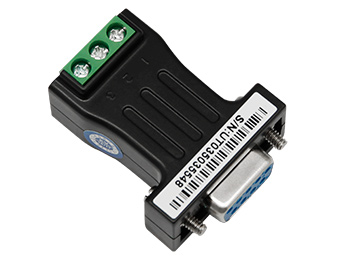

>>产品外形图

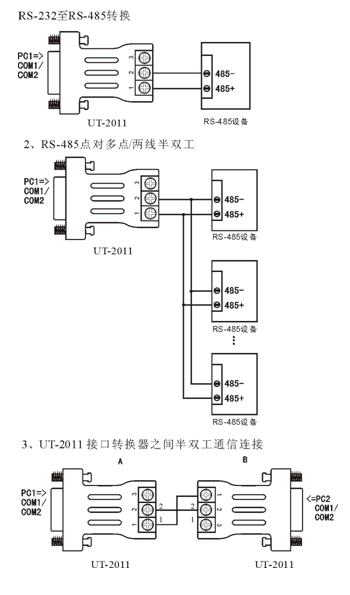

>>通信连接示意图

>>故障及排除

1、数据通信失败
A、检查RS-232接口接线是否正确
B、检查RS-485输出接口接线是否正确
C、检查接线端子是否连接良好
2、数据丢失或错误
A、检查数据通信设备两端数据速率、格式是否一致
