规格型号：VE2812T

产品简述：HDMI & VGA HDBaseT发送器

详情介绍

产品概述

VE2812T可通过一条Cat 5e/6/6a或ATEN宏正 2L-2910 Cat 6线缆传送HDMI或VGA(含音频)信号达100米。所支持HDMI规格包含3D、色深、无失真音频。此外，VE2812T支持长距离模式，能够延伸HDMI信号达150米、分辨率可达1080p。

就实用性与方便性而言，HDMI和VGA同时使用的时候，可利用VE2812T当作是两个来源的切换和延伸。此产品适用于会议室、数字娱乐中心或任何安装架构中需要更高视频分辨率的环境。

功能特点

通过一条Cat 5e/6/6a或ATEN 2L-2910 Cat 6线缆延伸HDMI或VGA信号
HDMI (3D、色深、4K); HDCP兼容
高画质视频分辨率:
• 4K/1080p最远距离可传100米
• VGA 1600 x 1200和1920 x 1200最远距离可传100米
支持HDBaseT长距离模式- 最长距离可达150米、分辨率1080p
自动侦测功能- VE2912T会自动侦测最新连接的来源
VE2812T可当切换器或转换器使用:
• 切换器: 连接两个来源(HDMI或VGA)
• 转换器: 当接收器为和VE2812T为不同接口时(例如: DVI、DisplayPort或HDMI)
双向的RS-232通道- 可连接串口终端机或串口设备，例如触控式屏幕与条形码扫描仪
兼容的接收器- VE1812R、VE811R、VE814AR、VE801R、VE802R、VE601R、VE901R或任何ATEN的HDBaseT接收器
即插即用- 无需安装任何软件
内建8KV/15KV ESD静电保护
机架式设计

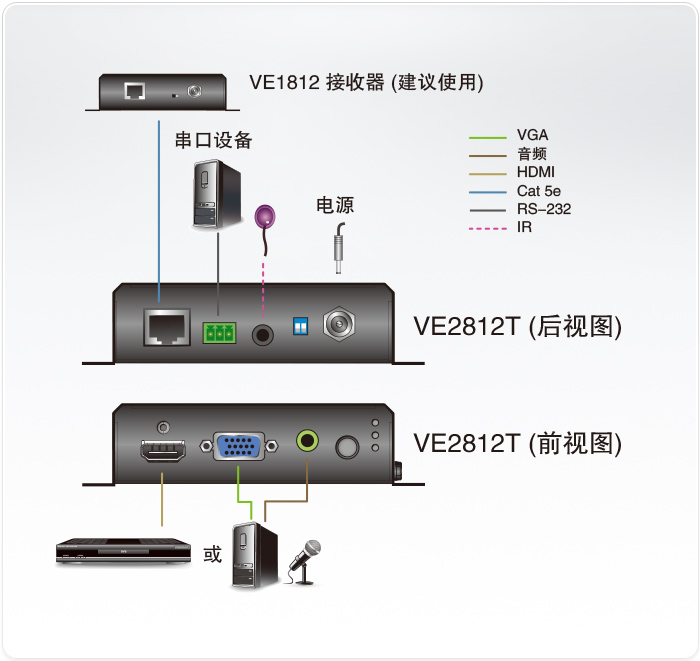

连线图

技术规格

功能		VE1812T
视频输入	接口	1 x HDMI Type A 母头( 黑) 1 x HDB-15 (VGA) 母头( 蓝)
	阻抗	HDMI: 100 Ώ; HDB-15 (VGA): 75 Ώ
	最远距离	1.8 m
视频	最大数据传输率	10.2Gbps (3.4Gbps 每通道)
	最大像素时钟频率	340 MHz
	规范	HDMI (3D, 色深, 4K) 兼容HDCP 消费性电子控制 (CEC)
	最高分辨率/ 距离	HDMI: 高达4K@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@100m (Cat 5e/6/6a) VGA: 高达1920x1200 & 1600x1200@70m(Cat 5e/6) / 100m(Cat 6a/ATEN 2L-2910 Cat6); 1920x1080@100m(Cat 5e/6/6a) * 支持4K: 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0); 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
音频	输入	1 x HDMI Type A 母头( 黑) 1 x 迷你立体声插孔母头( 绿)
控制	RS-232	接口: 1 x 3 孔端子台传输速率: 19200, 数据位:8, 停止位:1, 奇偶校验：无, 流量控制：无
控制	IR	1 x 迷你立体声插孔母头 ( 黑)
切换器	视频来源输入选择	1 x 按钮- HDMI, VGA 以及 AUTO
	长距离模式切换	1 x 滑动开关- 开/ 关
	固件更新	1 x 滑动开关- 开/ 关
电源	接口	1 x DC 插孔 ( 黑) 具锁附功能
电源	耗电量	DC 5V, 3W
作业环境	操作温度	0–40°C
	储存温度	-20–60°C
	湿度	0–80% RH, 无凝结
机体属性	外壳	金属
	重量	0.45 kg
	尺寸 (长 x 宽 x 高)含耳片	14.04 x 12.30 x 3.00 cm
	尺寸 (长 x 宽 x 高)不含耳片	13.60 x 2.90 x 10.10 cm
