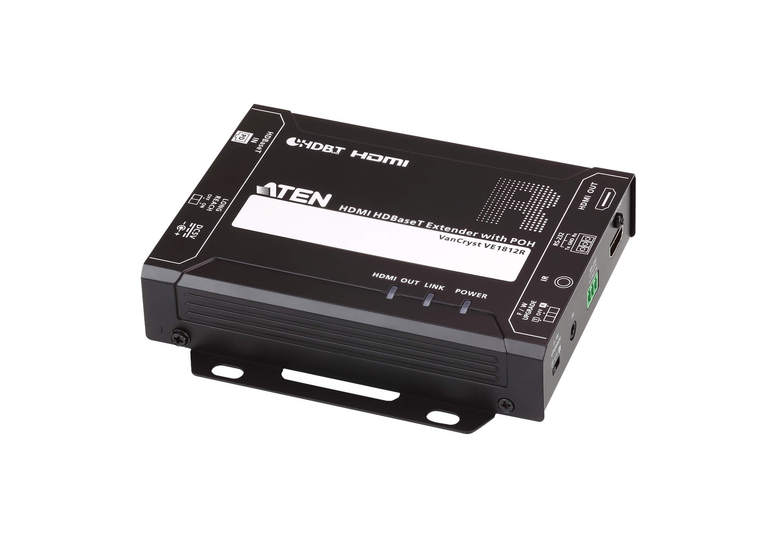

规格型号：VE1812R

产品简述：HDMI HDBaseT视频延长器具备POH功能

详情介绍

产品概述

VE1812为一款HDMI HDBaseT并具备POH功能的信号延长器，是远程连接设备的最佳解决方案，能通过一条Cat5e/6/6a线缆延伸HDBaseT信号长达100米。在Lone Reach Mode功能下， VE1812能够延伸HDMI信号达150米、分辨率可达1080p。

VE1812支持RS-232和IR信号传输，可控制HDMI来源端设备从接收端设备(VE1812R)访问至传输端设备(VE1812T) 的HDMI显示端设备。IR信号可双向延伸。

VE1812的POH功能可通过使用单一条Cat 5e/6/6a线缆传输电源由传送端至接收端无需额外的电源供应。VE1812兼容于 HDMI(3D、色深、4k)和HDCP。当利用Cat 6a或ATEN 2L-2910 Cat 6线缆传送HDMI/4K信号时，最长距离可以达到100米。 VE1812适用于数字教室、视频会议室、游戏或任何安装架构中需要高视频分辨率质量的环境。

功能特点

仅需通过一条Cat 5e/6/6a线缆延伸HDMI信号来源设备与显示设备间的距离
支持HDBaseT Lone Reach Mode- 最长距离可达150米、分辨率1080p
4k x 2k HDMI信号使用Cat 6a或ATEN 2L-2910 Cat 6 线缆传输最长可达100米
HDBaseT抗干扰能力- HDBaseT技术可在传输高质量影像时提供较好的抗干扰能力
POH (Power over HDBaseT)- 使用一条Cat 5e/6/6a线缆可将电源从发送器传送电源至接收器
双向的RS-232通道- 可连接串口终端机或串口设备，例如触控式屏幕与条形码扫描仪
双向的IR通道- 通过单一IR连接端口可双向传输; IR传输一次仅供单向传输
锁附型机架式设计

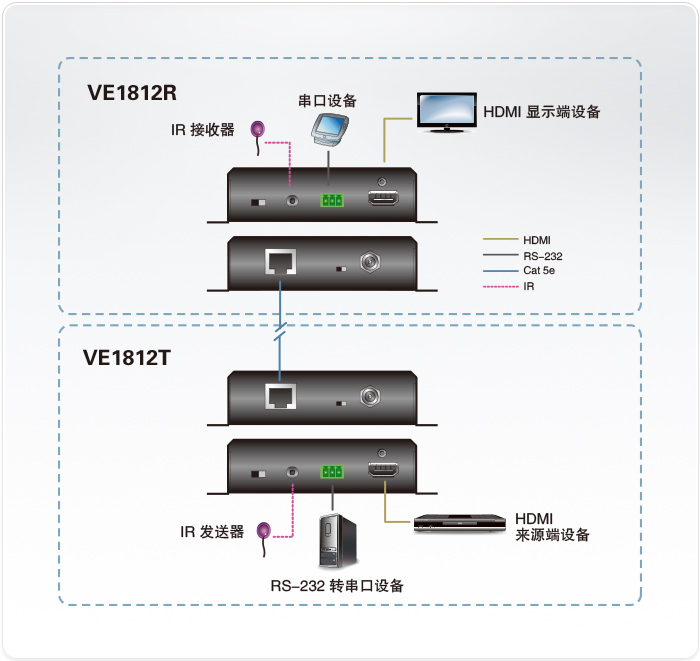

连线图

技术规格

功能		VE1812R
视频输入	接口	N/A
	阻抗	N/A
	最远距离	N/A
视频输出	接口	1 x HDMI Type A 母头( 黑)
视频输出	阻抗	100 Ώ
视频	最大数据传输率	10.2 Gbps (3.4 Gbps / 通道)
	最大像素时钟频率	340 MHz
	规范	HDMI (3D, Deep Color, 4K) 兼容于HDCP 规格消费性电子控制 (CEC)
	最高分辨率/ 距离	高达 4K@70m(Cat 5e/6) / 100m (Cat 6a); 1080p@100m(Cat 5e/6/6a) * 支持4K: 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0); 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
音频	输入	N/A
音频	输出	1 x HDMI Type A 母头( 黑)
控制	RS-232	接口: 1 x 3 孔端子台传输速率: 19200, 数据位:8, 停止位:1, 奇偶校验：无, 流量控制：无
控制	IR	1 x 迷你立体声插孔母头 ( 黑)
切换器	长距离模式切换	1 x 滑动开关- 开/ 关
切换器	固件更新	1 x 滑动开关- 开/ 关
电源	接口	1 x DC 插孔 ( 黑) 具锁附功能
电源	耗电量	DC 5V, 6.4W
作业环境	操作温度	0–40°C
	储存温度	-20–60°C
	湿度	0–80% RH, 无凝结
机体属性	外壳	金属
	重量	0.45 kg
	尺寸 (长 x 宽 x 高)含耳片	14.04 x 12.30 x 3.00 cm
	尺寸 (长 x 宽 x 高)不含耳片	13.60 x 10.10 x 2.90 cm

* The specification and pictures are subject to change without notice.
* All trademarks and logos are the properties of their respective holders.
