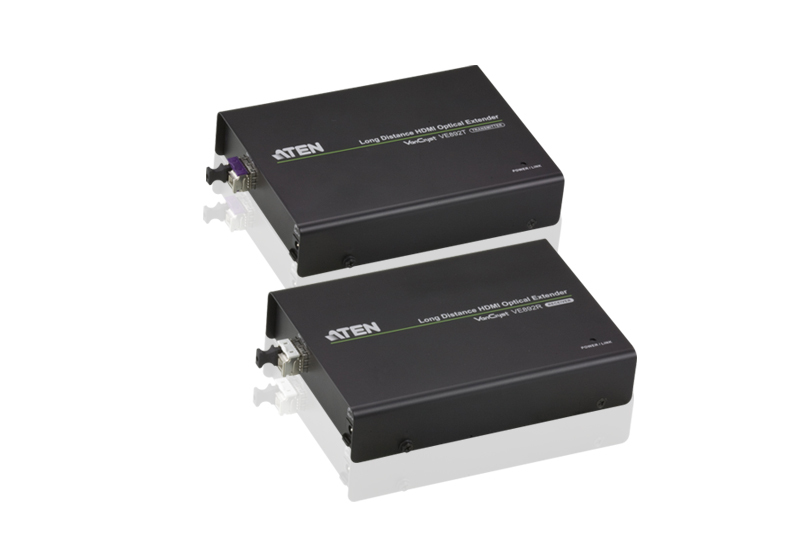

规格型号：VE892

产品简述：HDMI光纤延长器

详情介绍

产品概述

VE892 HDMI光纤延长器能通过光纤传送高质量的音频及视频信号至远距离，突破HDMI线缆距离的限制。

VE892通过单一3.125 Gbps光纤连接传送一组本地的音频/视频RS-232信号来源(分辨率最高为1080p@60Hz，24-bits) 。

VE892可双向延伸IR远程控制和传输RS-232(高达115kbps)，RS-232可连接至串口设备，例如触控式屏幕或条形码扫描仪。

功能特点

使用光纤线缆可延伸HDMI、IR和RS-232信号传送范围
远距离传输-最远可达20km
HDMI(3D，深色)，兼容于HDCP-信号传输速度可达3.125Gbits
视频分辨率-最高可达1080p@60Hz
支持全频的IR信号从30KHz至60KHz(包装所附的IR接收器只支持30 KHz到56 KHz)
使用光纤线缆以连接本地及远程设备
支持宽屏幕
内建15KV ESD静电保护
RS-232串口连接端口可连接电脑外围设备，如触控式屏幕与条形码扫描仪等
支持双向IR信号传输，一次仅能传送一个方向
可安装于机架上
支持热插拔

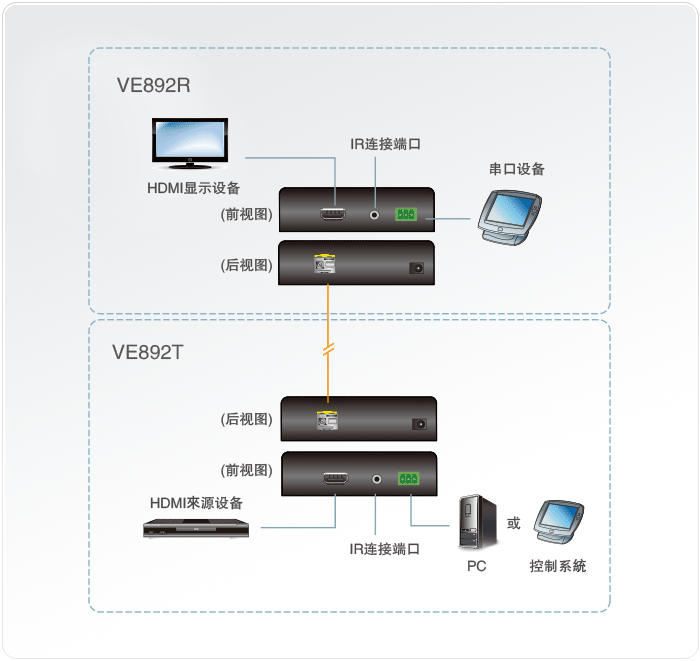

连线图

技术规格

功能		VE892T	VE892R
连接接口	HDMI输入	1 x HDMI Type A 母头(黑)	N/A
	HDMI输出	N/A	1 x HDMI Type A 母头(黑)
	光纤输入/输出	1 x LC光纤连接头(SFP)(双向)*
	RS-232	1 x 3孔端子台
	IR	1 x mini stereo 插孔 (黑)
	电源	1 x DC插孔(黑)
光纤	操作距离**	单模光纤下可达20km
	波长	1550nm 单模光纤
	数据传输率	单模光纤: 1080p/60Hz(24-bits, 3.125G bps )
LED指示灯	电源/连接	1 (绿)
耗电量		DC5.3V, 5.6W	DC5.3V, 5.1W
作业环境	操作温度	0–50°C
	储存温度	-20–60°C
	湿度	0-80% RH, 无凝结
机体属性	外壳	金属
	重量	0.42 kg
	尺寸(长 x 宽 x 高)	14.17 x 10.30 x 3.12 cm

注意：
1.操作距离为预估值，距离可依光纤类型、频宽、连接头、信号损耗、模态色散或光的色散、环境因素等而有所影响。
2.建议使用符合IEC 60793-2-50 B1.1 或ITU-T G.652.B 规范之单模光纤线缆
3.VE892支持OM3光纤传输，距离可达300m
