产品概述

    VE814 HDMI影音信号延长器提供HDMI来源端设备能仅通过一条Cat 5e/6线缆传送高视频分辨率至100m外的HDMI显示端设备。此外，视频能被传送至高达三台以上的HDMI显示设备-两台屏幕连接至接收端设备(VE814R)，另一台屏幕则连接至发送端设备(VE814T)。

    VE814的Ethernet传输连接端口用于网络连接，可提供简单的连接上线方式。其支持RS-232和IR信号传输，可从远程设备(VE814R)控制HDMI来源设备，也可从本地设备(VE814T)访问HDMI显示端设备。VE814兼容于HDMI(3D、深色、4kx2k)和HDCP，能确保使用HDMI显示设备时的优越视频分辨率。

功能特点

• 延伸HDMI信号来源设备与显示设备之间的距离

• HDBaseT技术仅需使用一条Cat 5线缆以连接发送端及接收端

• HDBaseT技术可在传输高质量影像时提供较好的抗干扰能力

• 支持一组本地及两组远程的显示设备

• 支持两条IR通道供双向IR信号传输

• 通过pass-through连接端口以延伸Ethernet通信

• HDMI(3D、深色、4kx2k)；兼容于HDCP

• 长距离传输-最远可达100m

• 支持宽屏幕分辨率

• 视频分辨率-最高可达1080p，4kx2k

• 支持频宽达340MHz为最佳的视频质量

• ATEN EDID技术-通过选择最佳的EDID设定以顺畅开机并提供最佳视频质量

• RS-232串行端口可连接电脑外设设备，如触控式屏幕与条形码扫描仪等

• 内建8KV/15KV静电放电(ESD)保护(接触放电8KV；空气放电15KV)

• 安装简易-无需安装软件

• 机架式设计

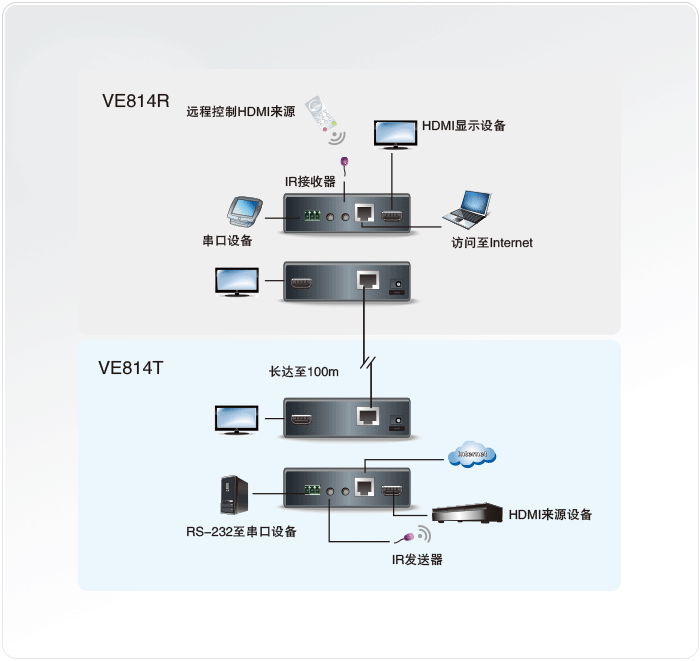

连线图

技术规格
