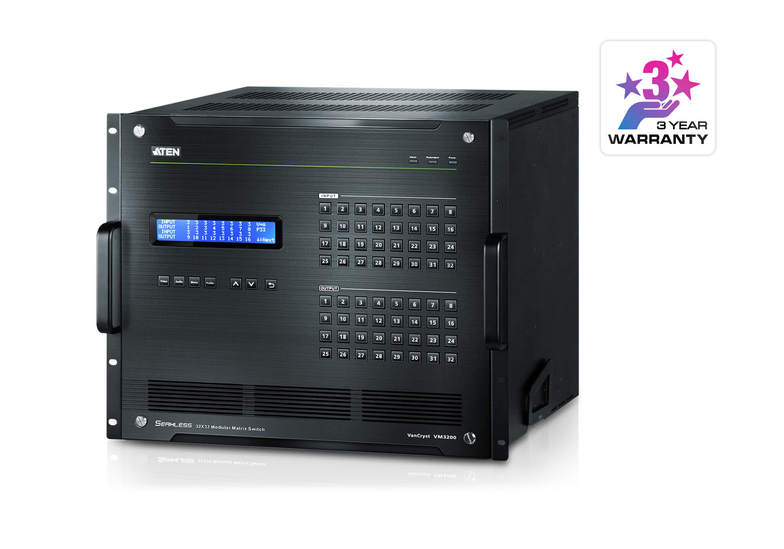

产品概述

    VM3200模组化矩阵式切换器提供进阶的访问与实时控制功能，通过单台系统便能实时控制多台本地和远程A/V输入设备及显示设备。VM3200让用户只需轻按前面板按键，即可独立切换视频和/或音频内容并传送至各种屏幕、显示设备、投影仪和/或扬声器。内建的升频器可高校转换影像格式，以确保无缝、实时的切换与显示。此外，前面板的LCD显示让用户可快速检视目前各连接端口的连线状态。此切换器并提供可选择EDID模式的选项，以针对不同的屏幕支持最佳的画质分辨率。

    VM3200的扩充十分简易，并支持一系列可热插拔的ATEN输入/输出卡。它具备自动信号转换功能，可允许各种数字视频接口的搭配组合，包括HDBaseT (VM7514 / VM8514)、HDMI (VM7804 / VM8804)、DVI (VM7604 /VM8604)、3G-SDI (VM7404)及VGA (VM7104)。模组化、可扩充的特性使VM3200尤为适用于大型A/V应用，像是广播电(视)台、交通和运输相关的控制室、紧急服务中心和任何需要客制化、高速影音信号中继转换，提供完整的A/V影音整合方案。

功能特点

• 连接任何32组视频来源及任何32组显示设备，通过ATEN模组化矩阵式影音解决方案轻松整合

• 每个输出端口均内建升频器，将输入分辨率转换为最适于屏幕本身的分辨率

• 支持4K分辨率，最高可达UHD(3840 x 2160)和DCI(4096 x 2160)，画面刷新率为30Hz(4:4:4)和60Hz(4:2:0)

• 无缝切换- ATEN FPGA设计使影像格式一致化，提供连续的影像串流、即时切换和稳定的信号传输*

• 电视墙- 通过直观式的web GUI让您任意设定电视墙配置

• 通过web GUI可查看已连接视频源的即时影像串流，并可预览电视墙配置画面

• 支持日历排程播放并与即时时钟时间同步

• EDID Expert™- 为平顺开机与最高显示分辨率选择最优化的EDID设定

• 多种控制途径- 可通过前面板按键、RS-232、RS-485/422和以太网路 (Telnet / Web GUI) 等连线方式进行系统管理

• 热插拔风扇和电源模组设计，让维护更便利并提高系统可靠度

• 支持可热插拔、免工具安装的I/O板卡，系统扩充更具灵活性

• 选配冗余电源供应器，为关键性应用确保高可靠度

• 支持音频功能，可撷取HDMI音频，并可嵌入立体声音频(VM7804/VM8804)

• HDMI(3D, 色深)(VM7804/VM8804)；兼容于HDCP 1.4

• 支持消费性电子控制 (CEC) (VM7804/VM8804)

• HDMI提供 ESD保护

• 可更新固件

• 轻量化铝制机壳

• 机架式安装，9U设计
  *注意：无缝切换功能启用时，视频输出设备将不显示3D、色深或交错式扫描 (如1080i) 分辨率等功能。如需使用这些功能，必须关闭无缝切换功能。

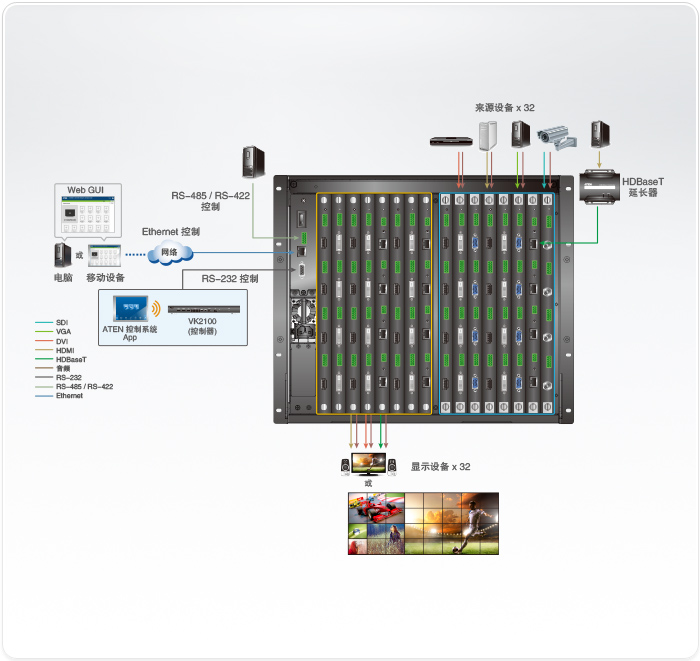

连线图

技术规格
