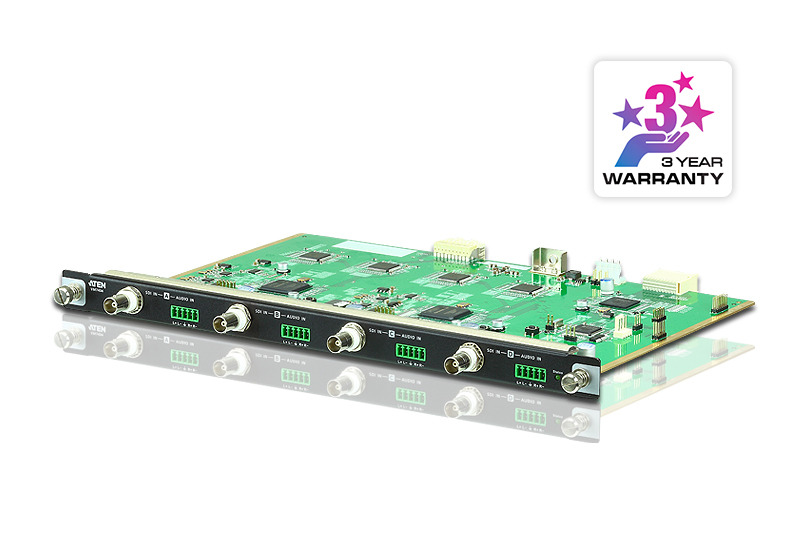

规格型号：VM7404

产品简述：4端口3G-SDI输入板卡

详情介绍

产品概述

VM7404 4 端口3G-SDI 输入板卡搭配ATEN 模组化矩阵式切换器使用时，可将任何4 组SDI 视频及音频来源传送至多部显示器。本输入板卡具备连接SDI 来源（含 3G-SDI、HD-SDI 及SD-SDI）的能力，并支持最高达1080p@60 Hz 的高质量视频分辨率。此外，VM7404 支持可独立传送的个别模拟立体声音频信号，并采用热插拔设计，能够在更换机板时，维持ATEN 模组化矩阵式切换器的运作。VM7404 适用于监视系统及多种广播级影音应用，让您能够有效集中所有3G/HD/SD-SDI 设备的传送路径。

功能特点

最多可连接4 个SDI 输入
可支持SD-SDI、HD-SDI 及3G-SDI 格式
热插拔板卡设计可轻松整合输入/ 输出板卡
兼容于VM1600 并可弹性的混合其它的模块化输入/ 输出板卡

附注：VM7404 与具备升频器功能的输出板卡搭配使用时，即可使用无缝切换技术(Seamless Switch™)、升频器及电视墙等的各项功能。

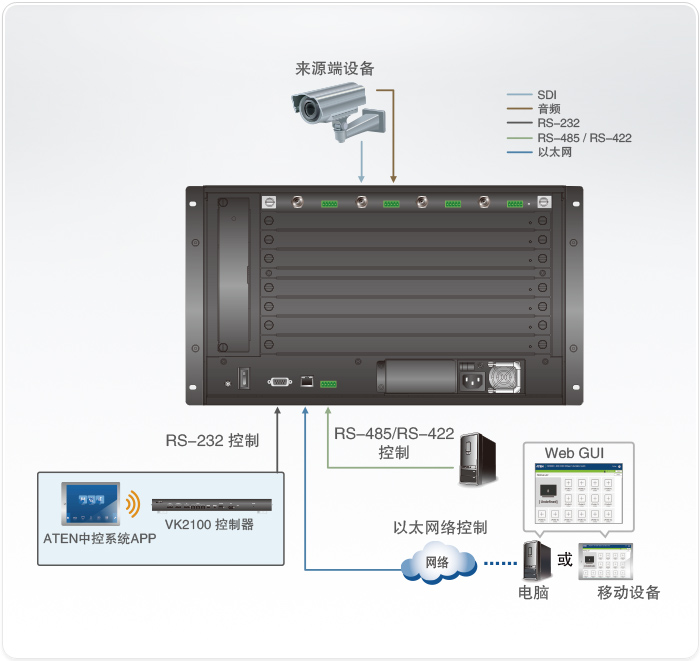

连线图

技术规格

视频输入	接口	4 x BNC 母头
视频输入	阻抗	75Ώ
视频	支持分辨率	PAL @ 50 fps, NTSC @ 59.94 fps 720p @ 25, 29.97, 30,50, 59.94, 60 fps 1080i @ 50, 59.94, 60 fps 1080PsF @ 25, 29.97, 30 fps 1080p @ 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 fps 色彩取样和像素深度: 4:2:2 10/12-bit, 4:4:4 10/12-bit
	最大数据传输率	2.97 Gbps
	最远距离	100 m (3G-SDI); 150 m (HD-SDI); 300 m (SD-SDI)
	SDI格式	3G-SDI, SMPTE-259, 292, 424, 425 Level A & B-DL
音频输入	接口	4 x 5 孔端子台
音频输入	接口	支持音频信号*：立体声、平衡式、非平衡式音频
耗电量		16.0 W
作业环境	操作温度	0–40°C
	储存温度	-20–60°C
	湿度	0–80% RH, 无凝结
机体属性	外壳	金属
	重量	0.60 kg
	尺寸 (长 x 宽 x 高)	35.20 x 24.28 x 2.28 cm

* The specification and pictures are subject to change without notice.
* All trademarks and logos are the properties of their respective holders.
