规格型号：VM8514

产品简述：4端口HDBaseT输出板卡

详情介绍

产品概述

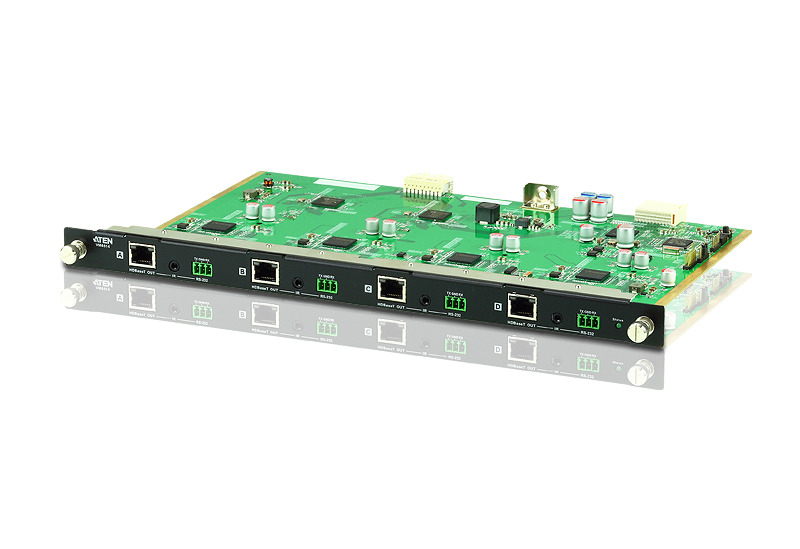

VM8514 4端口HDBaseT输出板卡，搭配ATEN模组化矩阵式切换器，可发送及分配任意4组HDBaseT发送器至4组HDBaseT接收器，提供高达任意16组HDBaseT的连接。

当VM8514 HDBaseT输出板卡与VE805R HDBaseT接收器结合使用时，可提供无缝切换技术及电视墙功能。ATEN无缝切换技术提供实时切换视频，内建的升频器可提供不同视频分辨率至不同的显示设备，及电视墙功能可供用户通过点击网页GUI界面客制化设定高达32组配置文件。

功能特点

兼容于VM1600 并可弹性混合其它模组化输入/ 输出板卡
双向RS-232 通道 - 可连接串口终端机或串口设备，例如触控式屏幕与条形码扫描仪
HDBaseT 技术 - 通过单一Cat 5e/6 线缆可延伸4 组HDBaseT 信号远达100 米
HDBaseT 抗干扰能力 - HDBaseT 技术可在传输高质量影像时提供较好的抗干扰能力
搭配VE805R:
• 无缝切换技术(Seamless Switch™) - 提供连续信号源、实时切换和稳定的信号传输
• 电视墙功能 - 通过网页GUI 界面以客制化设定电视墙配置文件
双向红外线通道 - 红外线传输一次仅供单向传输
热插拔板卡设计可轻松整合输入/ 输出板卡

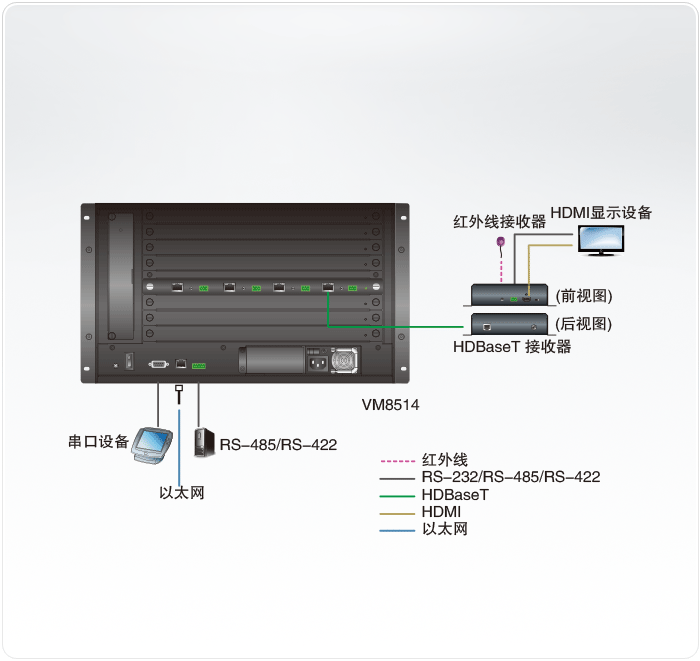

连线图

技术规格

视频输出	接口	4 x RJ-45 母头 (银)
视频输出	阻抗	100Ώ
视频	最大数据传输率	10.2 Gbps (3.4 Gbps每通道)
	最大像素时钟频率	340 MHz
	规范	兼容于HDBaseT, HDCP 1.4规格消费性电子控制(CEC)
	最高分辨率	高达 4K@60 Hz (4:2:0) ***
	最远距离	100 m(Cat 6a)
控制	RS-232	4 x 3 孔端子台
控制	红外线	4 x 迷你立体插孔母头 (黑)
耗电量		12.2W
作业环境	操作温度	0–40°C
	储存温度	-20–60°C
	湿度	0–80% RH, 无凝结
机体属性	外壳	金属
	重量	0.62 kg
	尺寸 (长 x 宽 x 高)	35.20 x 23.70 x 2.25 cm
