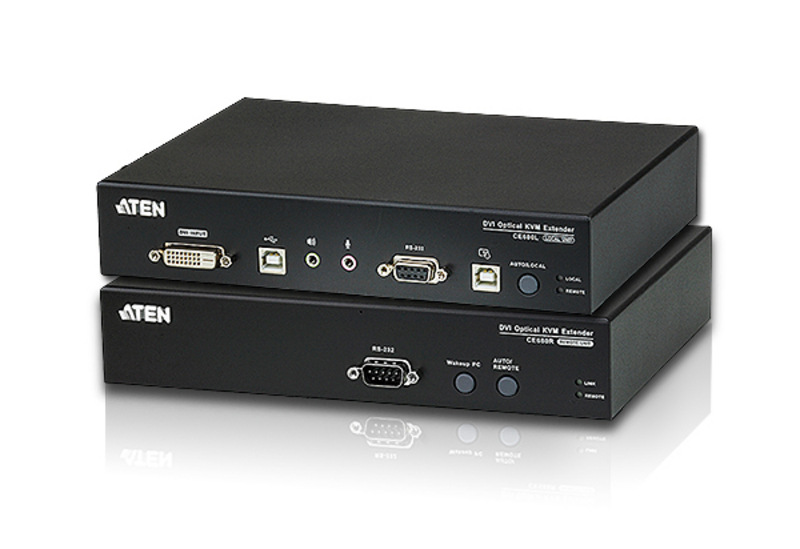

规格型号：CE680

产品简述：DVI光纤KVM信号延长器

详情介绍

产品概述

CE680 DVI光纤KVM信号延长器突破一般DVI标准线缆距离的限制，通过光纤技术延伸高质量音频、视频及控制端信号达600m。单一3.125Gbps光纤连结传送一组本地的视频/音频信号来源(分辨率最高为1920x1200@60Hz，24-bits)。

除了延长键盘及鼠标的操作外，CE680也可双向传输RS-232(高达115kbps)与USB信号。RS-232可连接至串口设备如条形码扫描器；另可通过本地及远程设备的USB Type A端口连接触控屏幕设备，由远程控制端执行操控。

CE680可由本地或远程的控制端(USB键盘、显示器及鼠标)访问电脑系统。此外，通过光纤技术连结远程及本地设备，提供用户更快速简便的安装方式以及更长距离的DVI信号传输 - 达600m。

功能特点

通过远程控制端访问电脑或KVM设备
支持DVI-D接口以及传输DVI Single Link信号
视频分辨分辨率高达1920x1200@60Hz(24位, 3.125Gbps) - 长距离传输高清信号至显示设备，最远可达600m
支持触控屏幕 - 连接一台最高可支持10点触控的触控式屏幕设备(无需安装额外的驱动程序)
双控制端操作- 通过本地及远程控制端(USB键盘、鼠标和显示器)控管您的系统
使用光纤线缆连接本地与远程设备
兼容于HDCP规格
RS-232串口连接端口 - 可连接串口终端机或串口设备，例如触控式屏幕与条形码扫描仪(波特率115200bps)
电脑唤醒功能 - 按下远程设备的前面板按键即可通过本地RS-232唤醒本地的电脑
音频功能 - 支持立体声扬声器与麦克风
可安装于机架上

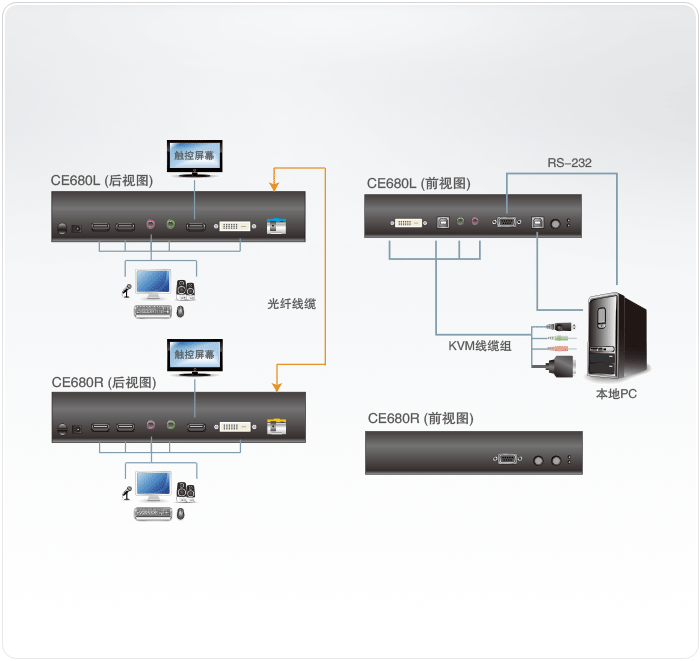

连线图

技术规格

功能			CE680L	CE680R
接口	电脑端	显示器	1 x DVI-D 母头 (白)	N/A
		扬声器	1 x 迷你立体声插孔母头 (绿)	N/A
		麦克风	1 x 迷你立体声插孔母头 (粉红)	N/A
		USB(键盘 / 鼠标)	1 x USB Type B 母头 (白)	N/A
		USB (触控屏幕)	1 x USB Type B 母头 (白)	N/A
	控制端	键盘	1 x USB Type A 母头 (白)
		显示器	1 x DVI-D 母头 (白)
		鼠标	1 x USB Type A 母头 (白)
		扬声器	1 x 迷你立体声插孔母头 (绿)
		麦克风	1 x 迷你立体声插孔母头 (粉红)
		USB (触控屏幕)	1 x USB Type A 母头 (白)
	RS-232		1 x DB-9 母头 (黑)	1 x DB-9 公头 (黑)
	电源		1 x DC 插孔 (黑)
	光纤输入/输出		1 x 双向 SFP (LC)
LED指示灯	本地		1 (绿)	N/A
	远程		1 (绿)	1 (绿)
	连线		1 (绿)	1 (绿)
按键	操作模式按键		1 x 按键
	PC唤醒功能		N/A	1 x 按键
光纤	操控距离*		600m 单模光纤 (SM)
	波长		1310/1550 nm , SM
	数据速率		单纤 : 3.125G bps
耗电量			DC5.3V, 10.2W	DC5.3V, 9.0W
作业环境	操作温度		0–50°C
	储存温度		-20–60°C
	湿度		0–80% RH, 无凝结
机体属性	外壳		金属
	重量		1.10 kg	1.08 kg
	尺寸 (长 × 宽 × 高)		21.50 x 16.29 x 4.18 cm	21.50 x 16.29 x 4.18 cm

注:* 光纤输入/输出端口对应颜色说明
        CE680L - 蓝色，CE680R - 黄色，CE690L - 紫色，CE690R - 白色
      **1. 操作距离为预估值，距离可能依光纤类型、频宽、连接头、信号损耗、模态色散、光的色散、环境因素以及扭曲度等而有所影响
          2. 建议使用符合IEC 60793-2-50 B1.1或ITU-T G.652.B规范的单模光纤线缆
          3. 支持OM3光纤传输，距离可达300m
