产品概述

    CE370是款具备自动信号补偿功能以及RS-232串口功能的PS/2接口KVM信号延长器，可让用户通过一组由PS/2键盘、显示器、鼠标所组成的PS/2控制端远程访问电脑系统。CE370能将控制端设置于方便访问的地点，并将系统设备摆放于安全位置，同时避免尘埃、脏乱与严苛的环境影响，让用户能长距离部署系统设备。

    CE370支持红绿蓝三原色信号延迟调整(RGB delay tuner)，可以手动方式使RGB传输信号同步化，用户在长距离的情况下也能建置其系统设备。此外，CE370具备线路同步(line synchronizing)功能，可校正因长距离传输时所产生的颜色相位(color phase)与时间误差(timing errors)，也可手动调整红绿蓝三原色信号设定。

功能特点

• 通过Cat 5e线缆可延伸本地与远程设备的距离达300m

• 抗色偏(Deskew)功能–自动同步化RGB信号延迟时间，以补偿信号因距离所造成的误差

• 支持OSD屏幕选单功能–可通过直觉式且易操作的OSD屏幕选单系统，轻松调整视频质量

• 可手动调整R/G/B信号设定、储存与取回

• 可调式增益控制功能–可依距离远近以自动与手动方式补强信号传输强度

• 双控制端操作–可通过本地与远程键盘、显示器与鼠标所组成的控制端操控系统

• 内建ASIC芯片，提供更高的可靠性与兼容性

• 具备自动信号补偿(ASC)与储存设定功能

• RS-232串口连接端口–可连接串口终端机或串口设备，例如触控式显示器与条形码扫描仪(速率115200 bps)

• 音频功能–支持立体声扬声器及麦克风

• 按键操作模式选择(限本地设备)–通过单一按键可选择本地端操控与自动操控模式

• 内建8KV/15KV静电保护(接触电压8KV；空气电压15KV)与2KV突波保护

• 高视频分辨率 - 1920 x 1200@60Hz(150 m), 1280 x 1024@60Hz(300 m)

• 高质量音频–即使距离300m远仍可维持高音频质量

• 支持宽屏幕*

• 支持VGA, SVGA, SXGA(1280x1024), UXGA(1600x1200), WUXGA(1920x1200)以及multisync显示器；本地显示器支持DDC, DDC2与DDC2B

• 支持热插拔

• 可安装于机架

• 无需软件即可轻松完成安装–仅需在设备间连接上线缆

  * 影像来源设备所需读取的宽屏幕显示器EDID数据是经由本地控制端的影像输出端口回传，故请将宽屏幕显示器连接至本地控端输出端口，或是使用EDID仿真器

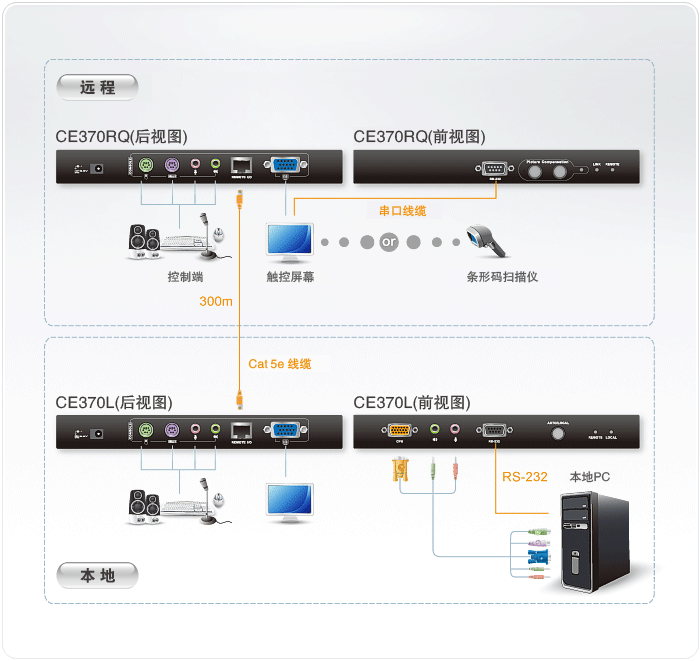

连线图

技术规格
