产品概述

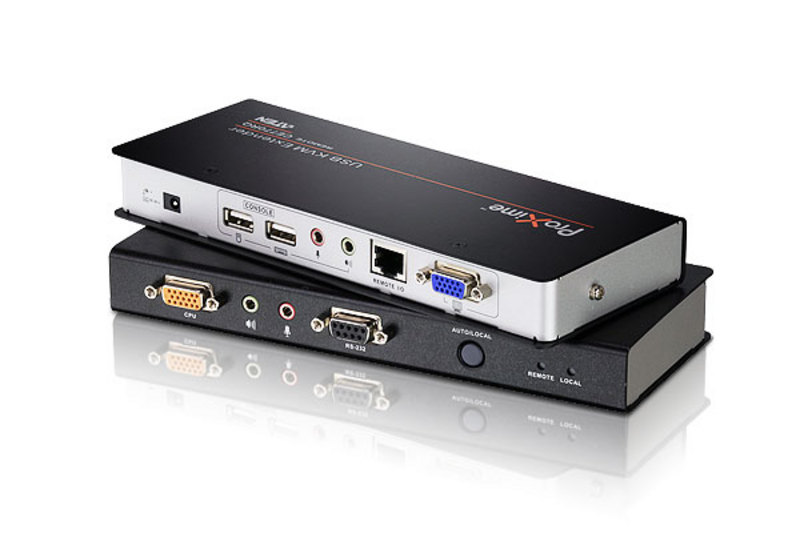

    CE770是一款具备抗色偏(Deskew)功能的USB接口KVM信号延长器，通过自动信号补偿与RS-232串口功能，用户可从远程USB控制端访问电脑系统。

    CE770支持红绿蓝三原色信号延迟调整(RGB delay tuner)，可以手动方式调整红绿蓝的传输信号，用户在长距离的情况下也能建置其系统设备。CE770的线路同步(line synchronizing)功能可校正因为长距离传输时而产生的颜色相位(color phase)与时间误差(timing errors)；此外，用户也可手动调整红绿蓝三原色信号的设定。

功能特点

• 通过Cat 5e线缆，远程与本地的设备距离可延伸至300m远

• 双控制端操作 - 通过本地与远程USB键盘、显示器与鼠标所组成的控制端操控系统

• 抗色偏(Deskew)功能 - 自动同步化RGB信号的时间延迟，并补偿信号因距离所造成的误差

• 内建ATEN ASIC芯片，确保最佳可靠性与兼容性

• 支持自动信号补偿 (Auto Signal Compensation; ASC) 功能

• RS-232串行端口 - 能连接与设定串口终端机，或是触控显示器与条形码扫描仪等串口设备

• 支持及仿真Sun/Mac键盘*

• 支持立体声扬声器与麦克风

• USB电流过载 (overcurrent) 侦测与保护

• 按键操作模式选择(限本地端设备) - 通过单一按键可选择本地端操控与自动操控模式

• 内建8KV/15KV静电保护(接触电压8KV；空气电压15KV)与2KV突波保护

• 高视频分辨率 - 最高达1920x1200@60Hz(150m)；1280x1024@60Hz(300m)

• 高质量音频 - 即使距离300m远也不会降低音频质量

• 支持宽屏**

• 支持VGA、SVGA、SXGA(1280x1024)、UXGA(1600x1200)、WUXGA(1920x1200)以及multisync显示器；支持本地显示器DDC、DDC2与DDC2B

• 支持热插拔

• 机架型设计

• 不需软件即可轻松完成安装 - 仅须于设备间接上线缆

  * 1.PC键盘组合可仿真Sun/Mac键盘
  2.Sun/Mac键盘仅能与Sun/Mac电脑搭配使用

  ** 影像来源设备所需读取的宽屏幕显示器EDID数据是经由本地控制端的影像输出端口回传，故请将宽屏幕显示器连接至本地控端输出端口，或是使用EDID仿真器

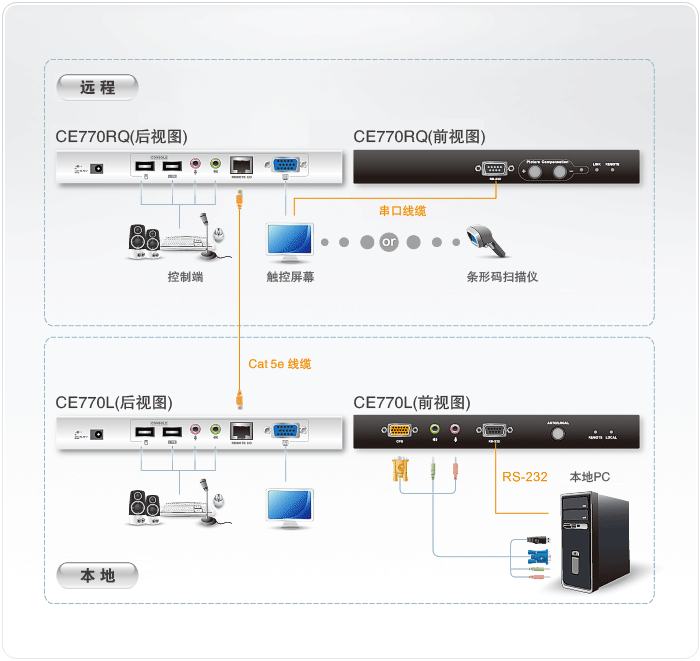

连线图

技术规格
